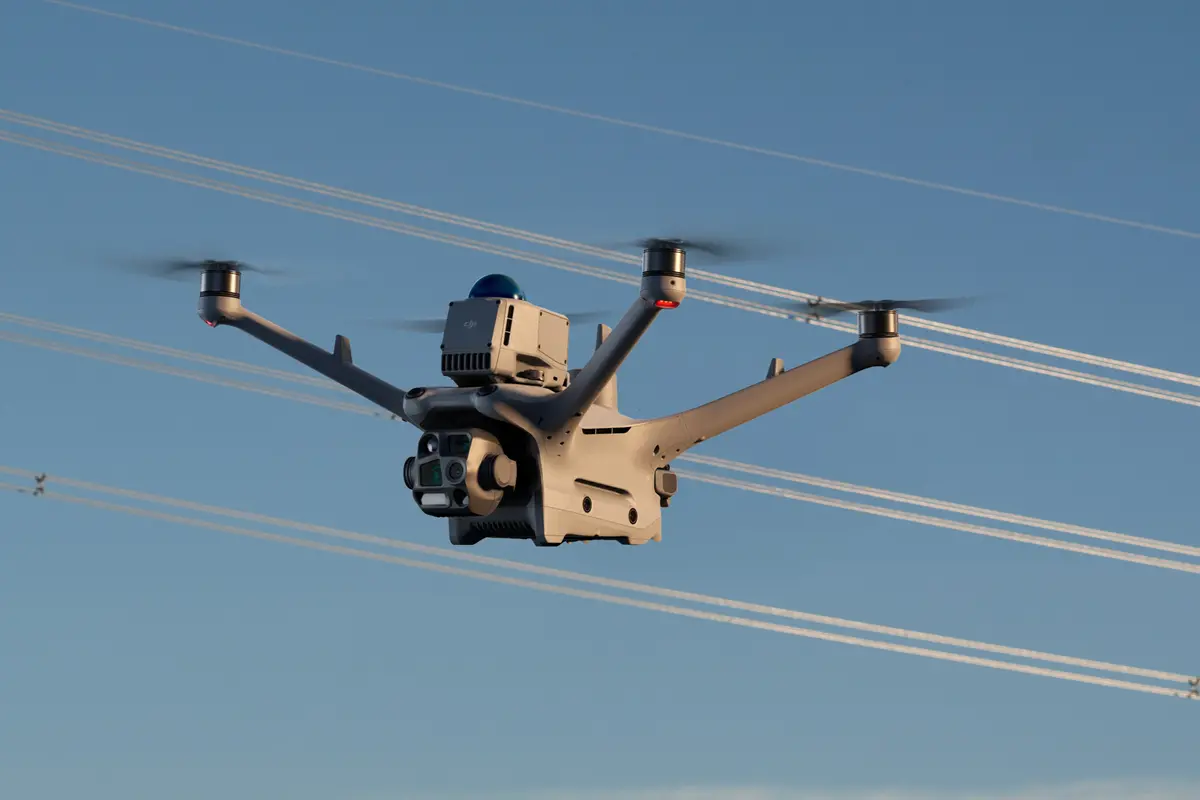

Module de détection d'obstacles DJI Matrice 4

Le Module de détection d’obstacles combine les technologies LiDAR rotatif et radar à ondes millimétriques pour un positionnement amélioré dans des conditions de faible luminosité. La sécurité opérationnelle est garantie dans des environnements variés de réseaux de lignes électriques et les configurations complexes des sous-stations.

1. Assurez-vous que l'appareil est éteint avant l'installation ou le retrait.

2. Lors de l'installation, veillez à bien serrer les vis arrière et utilisez le tournevis hexagonal inclus dans l'emballage pour verrouiller les vis serrées à la main afin d'assurer une installation sécurisée.

3. Après l'installation, mettez à jour tous les appareils avec le dernier firmware et activez-les selon les instructions de l'application.

4. Avant le vol, vérifiez que le module de détection d'obstacles fonctionne normalement. Une utilisation est recommandée dans des environnements avec de bons signaux GNSS et des conditions météorologiques favorables. Les performances du module de détection d’obstacles peuvent être limitées dans les scénarios suivants, veuillez faire preuve de vigilance pour assurer la sécurité en vol :

(1) L'appareil ne peut pas éviter activement les objets en mouvement rapide (par exemple, des éoliennes en fonctionnement, des grues à tour en mouvement, des oiseaux en vol, etc.) ;

(2) Les fonctions d'évitement et de contournement des obstacles peuvent varier en raison de facteurs environnementaux (nuages, brouillard, pluie, neige, poussière), ainsi que du matériau, de la position et de la forme de l'objet cible ;

3) L'obstacle est situé dans l'angle mort du module de détection d’obstacles. Pour des informations détaillées sur la portée de l'angle mort, reportez-vous au manuel d'utilisation du module de détection d'obstacles ;

4) Lorsqu'il y a de petites branches ou des fils d'un diamètre inférieur à 12 mm autour de la trajectoire de vol, ou lorsque le drone vole verticalement à proximité de fils inclinés ;

5) En raison de restrictions imposées par les politiques nationales, le radar ne peut pas être activé ou ne fonctionne qu’avec des fonctions limitées dans certains pays ou régions.

5. Le module de détection d’obstacles contient des composants de précision ; des chocs externes ou des chutes peuvent causer des dommages ou réduire sa précision. Veillez à le manipuler avec précaution pendant l’utilisation et à ne pas le laisser tomber.

6. Lorsque vous n'utilisez pas le module de détection d’obstacles, veuillez installer le couvercle de protection pour éviter l'usure de la surface.

Module de détection d’obstacles × 1

Clé hexagonale H2,5 × 1

Clé hexagonale H1,5 × 1

Support adaptateur (Gamme Matrice 4) × 1

Autocollants réfléchissants (pour DJI Dock) × 12

Modèle de produit : LR-01

Poids : 235 g

Dimensions : 103,3 × 64 × 85,8 mm (L x l x H)

Température de fonctionnement : -20 à 50 °C

Système de détection : combinaison de LiDAR rotatif et de radar millimétrique à cinq directions

Indice de protection : IP55 (avec la gamme Matrice 4D)

Gamme DJI Matrice 4D

Gamme DJI Matrice 4*

* Le drone doit être mis à jour avec le dernier firmware.
